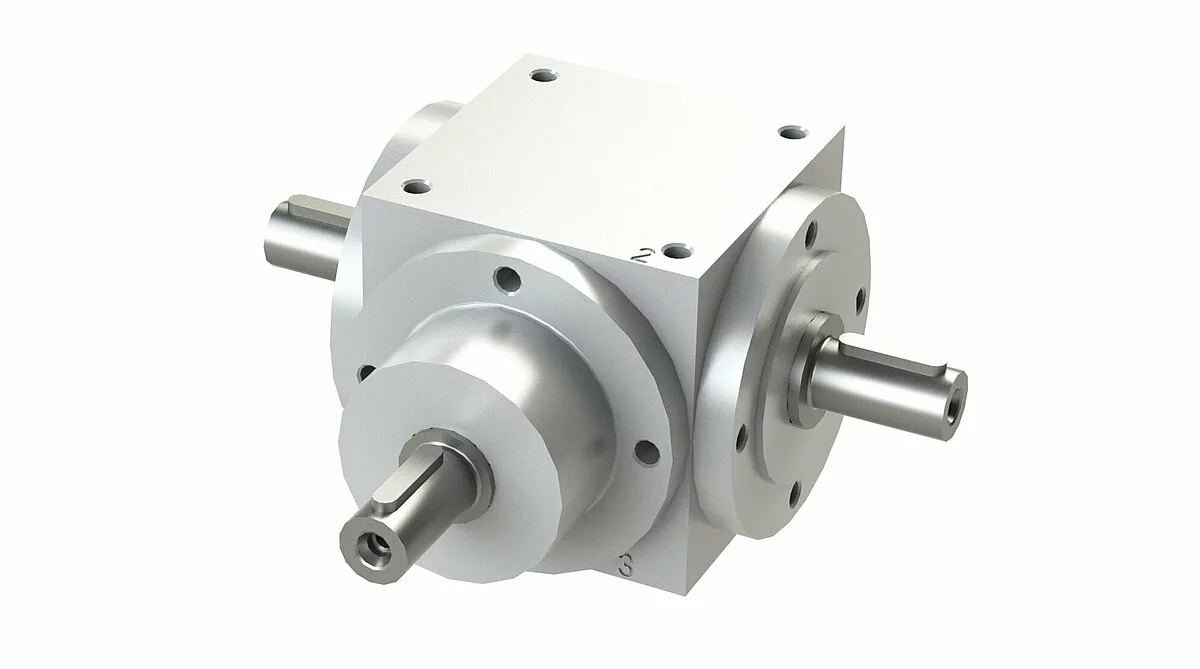

Kuželové převodovky NV
Převodovky NEFF NV mají robustní skříně ze šedé litiny, kalená a párově lapovaná kuželová kola se spirálovým ozubením a velkoryse dimenzovaná valivá ložiska. Vysoké překrytí zubů přispívá ke klidnému chodu, přesnosti přenosu a schopnosti přenášet vysoká zatížení.
Obloukové zuby dobře odolávají ohybu a ozubení je relativně málo citlivé na pružné deformace kol, hřídelí a ložisek. K dispozici jsou tři standardní konstrukční provedení a dalších 22 variant rozdělovacích převodovek. Převodovky lze používat ve všech montážních polohách.
Převodové poměry
Standardní poměry: 1:1, 1,5:1, 2:1, 3:1, 4:1, 5:1 a 6:1. Jsou matematicky přesné a umožňují převod do pomala i do rychla. Speciální poměry jsou na vyžádání.
Účinnost
Účinnost činí 94–98 % podle otáček, montážní polohy, těsnění a maziva a vztahuje se na jmenovitý výkon. U poloh, v nichž jsou kola plně ponořena do oleje, je zejména u větších převodovek a vysokých obvodových rychlostí nutné zohlednit ztráty vířením oleje a konzultovat použití s NEFF.
Provedení se sníženou vůlí
Standardní úhlová vůle je podle velikosti a převodu 10–30 úhlových minut. Varianta S1 pro i = 1:1 až 2:1 má vůli pod 6 úhlových minut; S2 pro i = 3:1 až 6:1 pod 10 úhlových minut. Přísnější hodnoty vyžadují výběrové, HPGS nebo broušené soukolí.
Směr otáčení a mazání
Převodovky mohou pracovat v obou směrech. Preferovaný pravý směr otáčení pastorku s levotočivou spirálou může snížit hlučnost o 1–2 dBA. Dodávají se s olejovou náplní a za běžných podmínek jsou bezúdržbové. Při extrémním zatížení nebo zvýšených požadavcích na životnost výrobce doporučuje výměnu oleje přibližně po 15 000 provozních hodinách.
CAD údaje
Pomocí konfigurátoru NEFF zvolte provedení výrobku a stáhněte 2D nebo 3D model v požadovaném formátu.
CAD modely
Náhled představuje vzorový díl a může se lišit od zvoleného CAD modelu.
