Kuželové převodovky

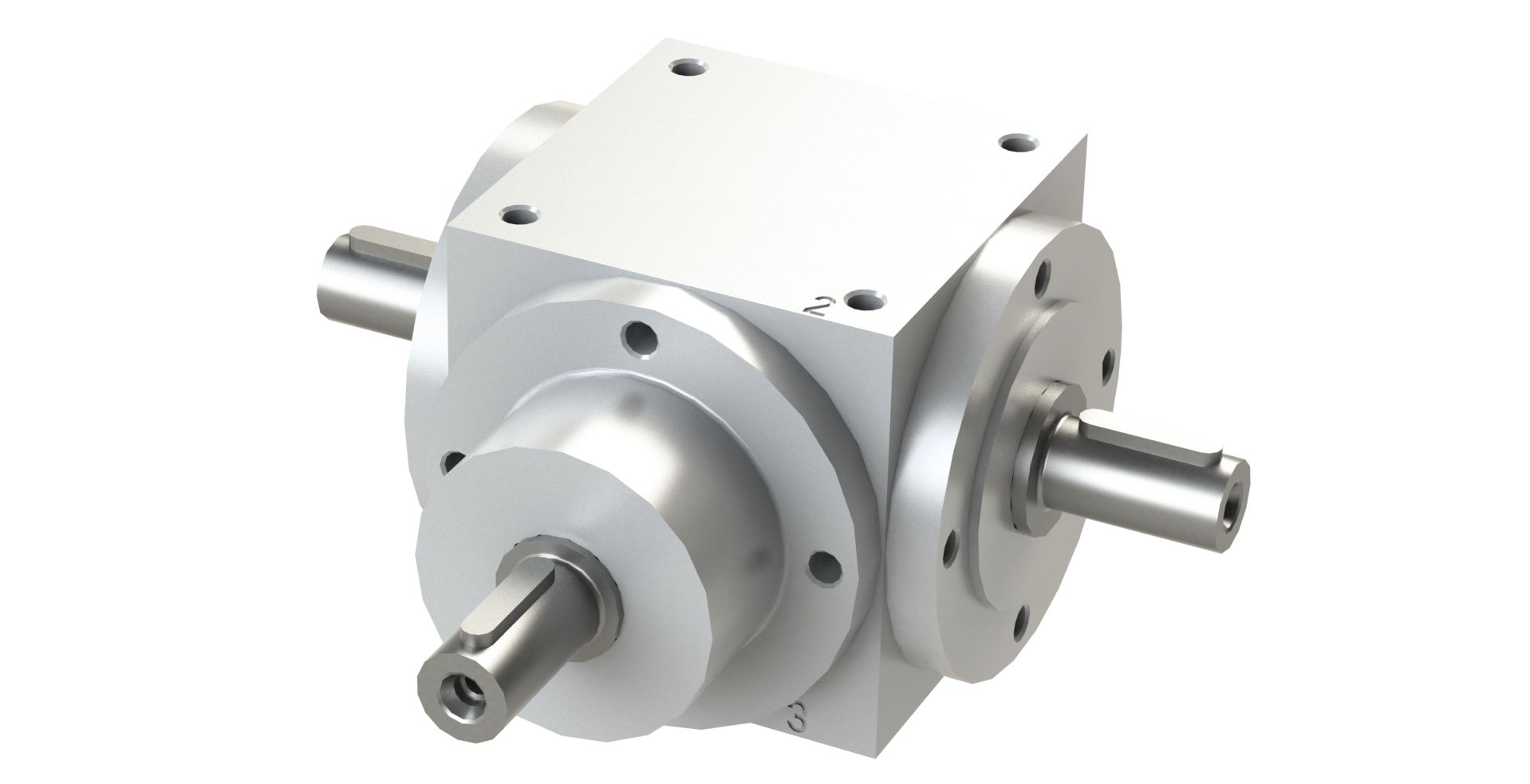

Kuželové převodovky NEFF mají litinové pouzdro, kalená a párově lapovaná kuželová kola se spirálovitým ozubením a adekvátními válečkovými ložisky. Spirálová kuželová kola nabízí rozhodující výhodu příznivých podmínek zapojení (vyšší překrytí). Jsou tudíž předurčeny k použití u vyšší zátěže díky jejich optimální tichosti a větší přesnosti.

Kruhové zuby odolnější proti odchýlení než rovné nebo šikmé zuby. Další výhodou je relativní imunita vůči elastické deformaci kol, hřídelí a ložisek. Převody tak snesou extrémní otřesy. Sériově se vyrábí tři typy. 22 dalších variant je možných jako pomocné pohony. Převody mohou být použity v jakékoliv konstrukci a opatřeny různorodými montážními otvory. Kryt a příruba bývají opatřeny montážními otvory.

PŘEVODOVKY

Jako standardní převodovky dodáváme: 1 - 1,5 - 2 - 3 - 4 - 5 a 6:1. Všechny převodovky jsou matematicky přesné. Jejich ozubená kola mohou být běžet pomalu i rychle. Můžeme dodat i jiné převodovky.

ÚČINNOST

Účinnost kuželových převodovek NEFF je 94 - 98 %, s ohledem na počet otáček, montážní polohu, těsnění a typ maziva. Stupně účinnosti se vztahují na jmenovitý výkon šroubu. U určitých montážních poloh jsou kuželová ozubená kola plně v mazivu. U větších šroubů a vyšších obvodových rychlostech kol nezanedbejte víření a sjednejte si konzultaci s NEFF.

MODEL BEZ ZPĚTNÝCH NÁRAZŮ

Standardně mají kuželové převodovky – s ohledem na velikost kol a převody – obvodový oblouk mezi 10 a 30 úhlových minut. Všechny kuželové převodovky NEFF mohou ale být doručené ve verzi bez zpětného nárazu. Obvodová vůle na pomaloběžném hřídeli se měří s hnacím hřídelem blokovaným na rameni páky 100 mm s měřicí silou 3% jmenovitého točivého momentu a udávanou jako úhel zkroucení. U normálních sad ozubených kol jsou nastavitelné následující hodnoty:

Model S1: i = 1:1 do 2:1 < 6 úhlových minut
Model S2: i = 3:1 do 6:1 < 10 úhlových minut
Užší hodnoty vyžadují výběr ozubených nebo leštěných kol HPGS – při zájmu nás prosím kontaktuje pro více informací

UPŘEDNOSTŇOVANÝ SMĚR OTÁČENÍ

Převodovky NEFF mohou být v zásadě poháněny oběma směry otáčení. Společně se směrem otáčení určuje spirálový směr ozubeného kola vnitřní poměry zatížení převodovky. Pokud si vyberete směr otáčení malého převodového stupně oproti jeho spirálovitému směru (při pohledu z čelní strany hřídele do středu převodovky), působí axiální síla směrem ven. V důsledku toho se soukolí ozubeného kola stlačí od sebe a způsobí snížení hladiny hluku o 1-2 dBA. NEFF vyrábí pastorku jako levou spirálu; výhodný směr otáčení je tedy ve směru hodinových ručiček.

MAZIVA

Kuželové převodovky NEFF jsou dodávány s olejovou náplní a za běžných provozních podmínek nevyžadují údržbu. V případě extrémních požadavků nebo zvýšených požadavků na životnost doporučujeme výměnu oleje cca. každých 15 000 hodin provozu.
