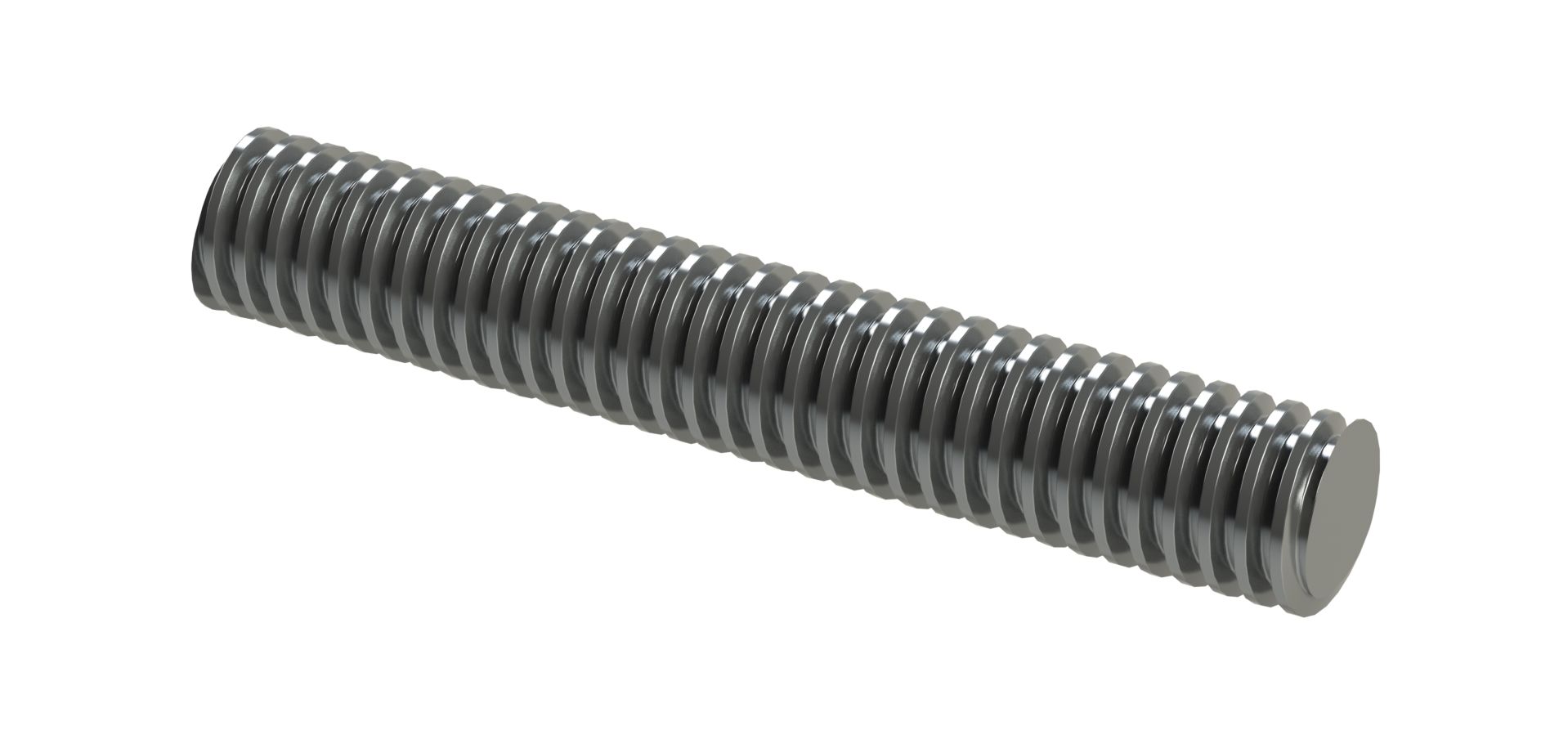

TRAPÉZOVÉ ŠROUBY (RATS, RPTS)

Točené trapézové šrouby NEFF (RPTS) se odlišují svou velmi vysokou precizností. To je doplněno také jejich nízkým rozsahem možné odchylky.

Standardní materiál je 1.0401/C15.
Mimo to nabízíme také širokou škálu trapézových šroubů z nerezového materiálu 1.4305/X8CrNiS18-9 (RATS).

TECHNICKÉ ÚDAJE

  • Průměr:

    Standard: 10 – 120 mm

  • Gradient:

    Standard: 2 – 24 mm

  • Počet převodových stupňů:

    1-6

  • Směr otáčení:

    pravotočivý / levotočivý

  • Délka:

    Standard: 3000 mm
    Ø20: 6000 mm, délky do 11000 mm na vyptání

  • Materiál:

    1.0401 (C 15)

PŘÍSLUŠENSTVÍ

  • Konečné obrábění: Standardní konečné obrábění vhodné pro pevné a pohyblivé ložiskové jednotky NEFF nebo přizpůsobené pro kreslení.
  • Připraveno k instalaci bronzové matice (EFM)
  • Dlouhá červená mosazná matice, válcová (LRM)
  • Matice krátká ocelová, válcová (KSM)
  • Matice ze šestihranné oceli (SKM)
  • Pojistná matice (SFM)
  • Dlouhá plastová matice prázdná, válcová (LKM)
Zvolte koncovku šroubů

DALŠÍ PŘÍSLUŠENSTVÍ

  • Adaptérová konzola (KON)
  • Ložiskové jednotky (BK, BF, FK, FF, SEB-FN, SEB-LN ...)
  • Kardanový adaptér (KAR)
  • Locknuts (DRS, GUK)
Další příslušenství

CAD ÚDAJE

K implementaci komponentů NEFF do vaší konstrukce využijte náš 3D konfigurátor. Podklady k 2D či 3D modelům jsou dostupné v různých formátech.

CAD MODELY

Náhled: NEFF Trapézové šrouby
Upozornění: dostupný náhled odpovídá obecnému mustru a může se lišit od vámi zvoleného CAD modelu.

Více informací

Katalog PDF
Návod
Výpočet
