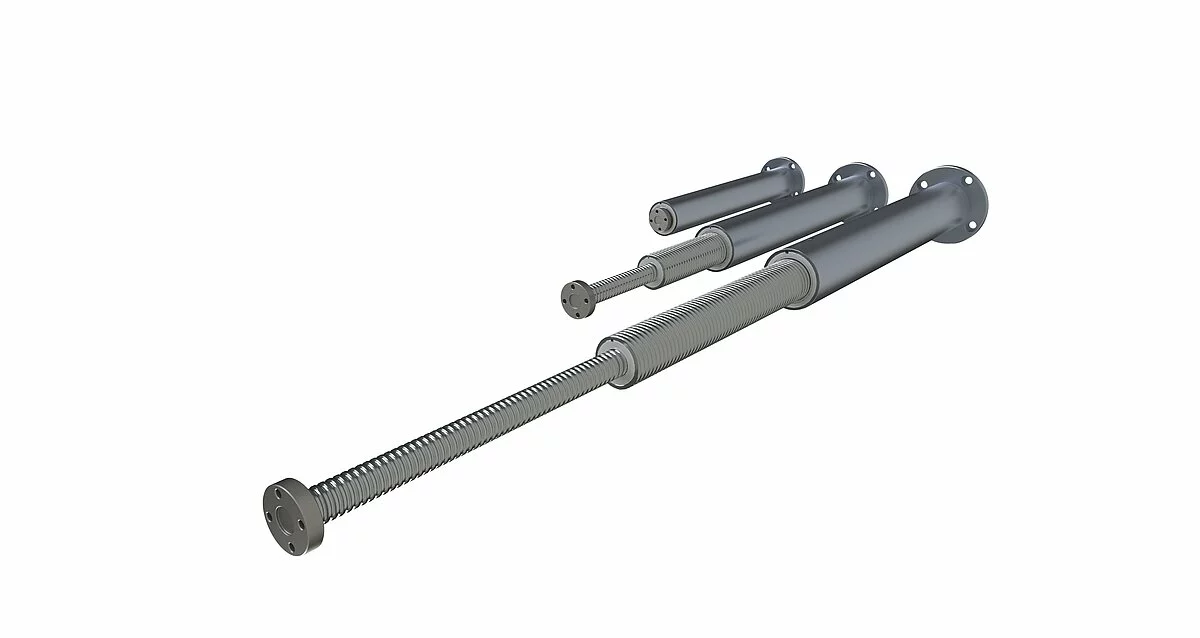

Teleskopické šroubové pohony S-TEG
Dvoustupňové teleskopické pohony S-TEG se vysouvají synchronně. Dodávají se v provedení s kluzným nebo kuličkovým závitem, volitelně s koncovými spínači.
K dispozici je provedení N s posuvným šroubem a varianta VK s jištěním proti pootočení. Standardizované přípojné rozměry umožňují připojení převodovky, ozubeného řemenu nebo přímo motoru přes motorovou přírubu a spojku.
Technické vlastnosti
- Konstantní krouticí moment a bezvůlový chod po celé délce zdvihu.
- U kluzného provedení snižují tření hliníkové díly s teflonovou povrchovou úpravou.
- Bezpečnostní záchytné matice lze při uvedení do provozu nastavit pro kontrolu opotřebení nebo zachycení při selhání nosného závitu.
- Kuličkové provedení používá matice ze standardního programu pro snadnou výměnu.
Varianty připojení
S-TEG s pohonnou přírubou AF, s rychlozdvižnou převodovkou G1 nebo se zdvižnou převodovkou M3. Podrobné rozměry a příslušenství konců šroubů najdete v technickém listu a CAD konfigurátoru.
CAD údaje
Pomocí konfigurátoru NEFF zvolte provedení výrobku a stáhněte 2D nebo 3D model v požadovaném formátu.
