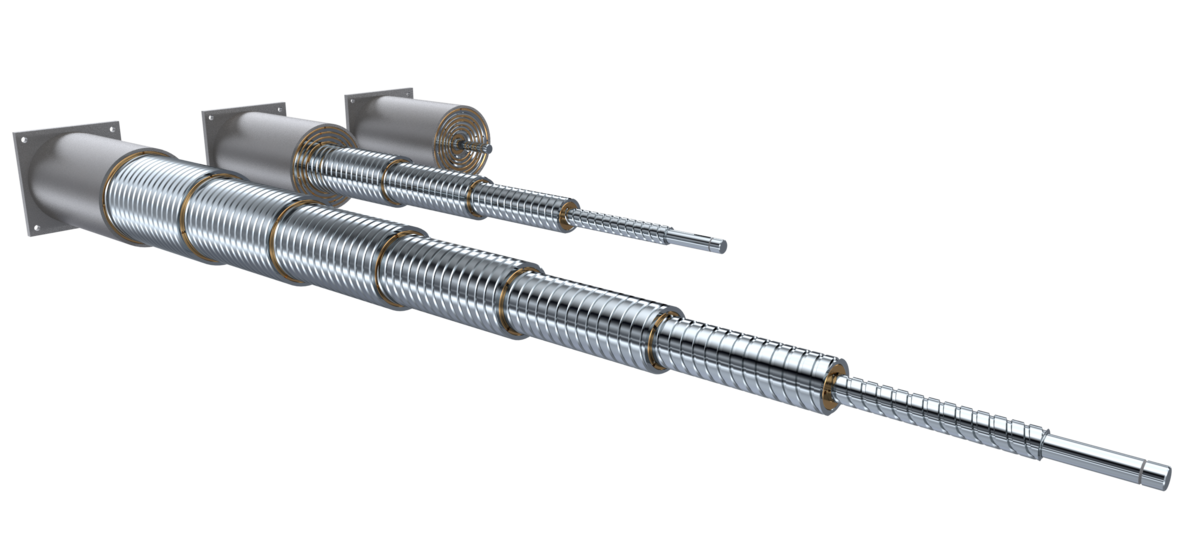

Teleskopické šroubové pohony M-TEG
Vícestupňové teleskopické pohony M-TEG dosahují velkého zdvihu při malých zástavbových rozměrech. Kombinace až sedmi stupňů umožňuje přizpůsobení různým zatížením a montážním podmínkám.
Vedle standardního připojení pro uložení šroubu lze použít zdvižné převodovky řad M, C nebo G. Velké stoupání závitového profilu přispívá k vysoké účinnosti. Speciální provedení, rozměry a materiály jsou možné na vyžádání.
Rozměry podle počtu stupňů
Rozměry jsou v mm; úplné rozměrové výkresy jednotlivých připojení obsahuje technický list.
| Provedení | ØD1 | 4×ØD2 | L1 | L2 | L3 | X |
|---|---|---|---|---|---|---|
| TS2 | 80 | 9 | 12 | 140 | 110 | 59 |
| TS3 | 100 | 9 | 12 | 140 | 110 | 60 |
| TS4 | 120 | 9 | 12 | 140 | 110 | 61,5 |
| TS5 | 140 | 11 | 12 | 200 | 170 | 63 |
| TS6 | 160 | 11 | 12 | 200 | 170 | 64 |
| TS7 | 180 | 11 | 12 | 200 | 170 | 66,5 |
Provedení a použití
K dispozici jsou varianty s pohonnou přírubou AZ a se zdvižnými převodovkami M3 nebo C3. Příkladem využití je těžkotonážní autonomní vozík se čtyřmi teleskopickými pohony M-TEG.
CAD údaje
Pomocí konfigurátoru NEFF zvolte provedení výrobku a stáhněte 2D nebo 3D model v požadovaném formátu.
