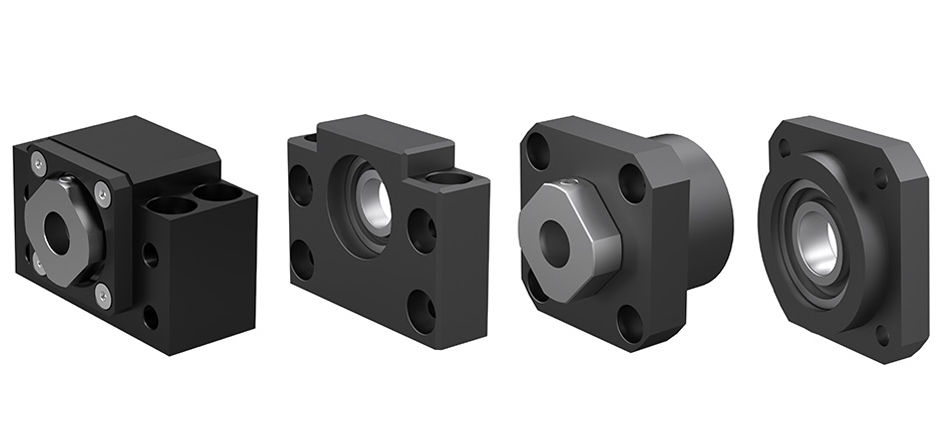

Ložiskové jednotky (BK, BF, FK, FF)

Pro stavbu posuvných převodů jsou k dispozici různorodé typy ložiskových jednotek, dle typu použití. Ložiska se liší podle technických schopností, jako např. přípustná nosnost či přípustný počet otáček. Dále se rozlišuje dle místa vestavění, tzn. že ložiska jsou připojeny buď k ložisku vřetena na povrchu či jako příruba frontálně.

PEVNÉ LOŽISKOVÉ JEDNOTKY BK

Tato pevná ložisková jednotka je podstavec s předem napnutými axiálními nakloněnými kuličkovými ložisky s těsněním. Jednotka pevného ložiska sestává z leštěného ložiskového pouzdra z oceli, dvou axiálních kuličkových ložisek předpnutých skrze přírubu, 2 těsnění s opěrnými kroužky a pojistné matice DRS. (Pro malé velikosti se čtvercovými maticemi.

POHYBLIVÉ LOŽISKOVÉ JEDNOTKY BF

Tato pohyblivá ložisková jednotka je podstavec s kuličkovým ložiskem s hlubokou drážkou, které se axiálně přizpůsobuje prodloužení vřetena. Jednotka pohyblivého ložiska sestává z pouzdra z leštěné oceli a kuličkového ložiska s hlubokou drážkou.

PEVNÉ LOŽISKOVÉ JEDNOTKY FK

Tato pevná ložisková jednotka je přírubové ložisko s předem napnutými axiálními nakloněnými kuličkovými ložisky s těsněním. Jednotka pevného ložiska sestává z leštěného ložiskového pouzdra z oceli, dvou axiálních kuličkových ložisek předpnutých skrze přírubu, 2 těsnění s opěrnými kroužky a pojistné matice DRS. (čtvercové matice se používají pro menší velikosti.)

POHYBLIVÉ LOŽISKOVÉ JEDNOTKY FF

Tato pohyblivá ložisková jednotka je přírubové ložisko s kuličkovým ložiskem s hlubokou drážkou, které se axiálně přizpůsobuje prodloužení vřetena. Jednotka pohyblivého ložiska sestává z pouzdra z leštěné oceli a kuličkového ložiska s hlubokou drážkou.
