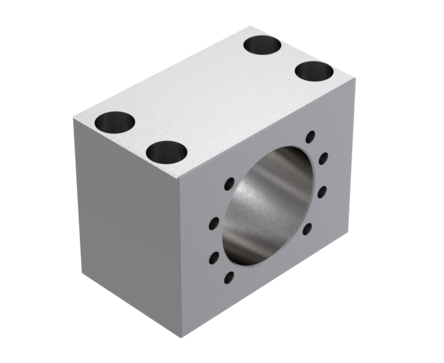

Adaptérové konzoly MAFN
Konzoly MAFN propojují závitovou matici s přemísťovaným břemenem. Jejich výšku lze přizpůsobit objednávce, a tím i konkrétní konstrukci.
Slouží k radiálnímu upevnění trapézových přírubových matic TGM-EFM a kuličkových přírubových matic KGF-D podle DIN 69051 nebo KGF-N podle normy NEFF. Vnější hrany konzoly se mají tvarově zajistit vůči konstrukci, aby se za provozu neposunula montážní poloha.
Materiál: eloxovaná hliníková slitina AlCuPbMg; další materiály na poptávku.
CAD údaje
Pomocí konfigurátoru NEFF zvolte provedení výrobku a stáhněte 2D nebo 3D model v požadovaném formátu.
